Profile Gripple

Profilele Gripple sunt special proiectate pentru o utilizare rapidă și ușoară în suspendarea instalațiilor electrice, țevilor și HVAC

  • Rapiditate – profilele prefabricate elimină tăierea profilelor în șantier, permitând o gestionare mai eficientă a forței de muncă
  • Versatil – poate fi fixat direct pe perete sau suspendat cu ajutorul lacătului QTE
  • Compatibil – profilul având găuri prefabricate de dimensiuni uniforme pe 3 părți permite o fixare precisă a colierelor și accesoriilor QT Gripple, a patra latură permite utilizarea accesoriilor pentru canalul profilului
  • Siguranță – siguranță de lucru îmbunătățită datorită elementelor prefabricate care nu necesită alte tăieri
  • Disponibil cu încărcare maximă de 200 kg cu un factor de siguranță de 3:1
  • Varianta cu profil scăzut disponibilă cu încărcare maximă de 150 kg cu mărimi între 250mm și 1550mm

SPECIFICAȚII - PROFILE UNIVERSALE

Profil UB-170 UB-270 UB-370 UB-470 UB-570 UB-670 UB-770
A (mm) Lungime 235 335 435 535 635 735 835
B (mm) Spațiu de suspendare 176 276 376 476 576 676 776
C (mm) Spațiu de lucru 140 240 340 440 540 640 740
Nr. de Sloturi 3 5 7 9 11 13 15
Profil UB-870 UB-970 UB-1070 UB-1170 UB-1270 UB-1370 UB-1470
A (mm) Lungime 935 1035 1135 1235 1335 1435 1535
B (mm) Spațiu de suspendare 876 976 1076 1176 1276 1376 1476
C (mm) Spațiu de lucru 840 940 1040 1140 1240 1340 1440
Nr. de Sloturi 17 19 21 23 25 27 29

UB - 270 până la UB - 1370

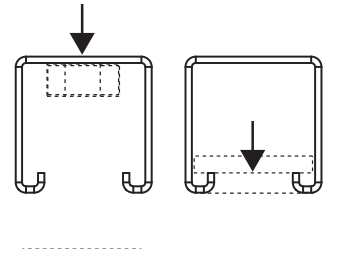

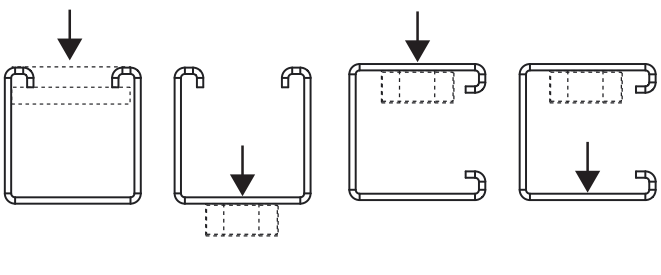

Orientarea profilului
Greutate maxima concentrată punctual (SPL) @ 3 : 1 100 kg 0,98 kN 70 kg 0,69 kN

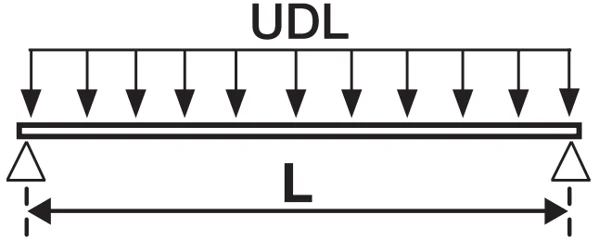

Greutate maxima distribuită uniform (UDL) @ 3 : 1 200 kg 1,96 kN 130 kg 1,27 kN

UB - 1470


Greutate maxima concentrată punctual (SPL) @ 3 : 1 100 kg 0,98 kN 70 kg 0,69 kN
Greutate maxima distribuită uniform (UDL) @ 3 : 1 175 kg 1,71 kN 130 kg 1,27 kN

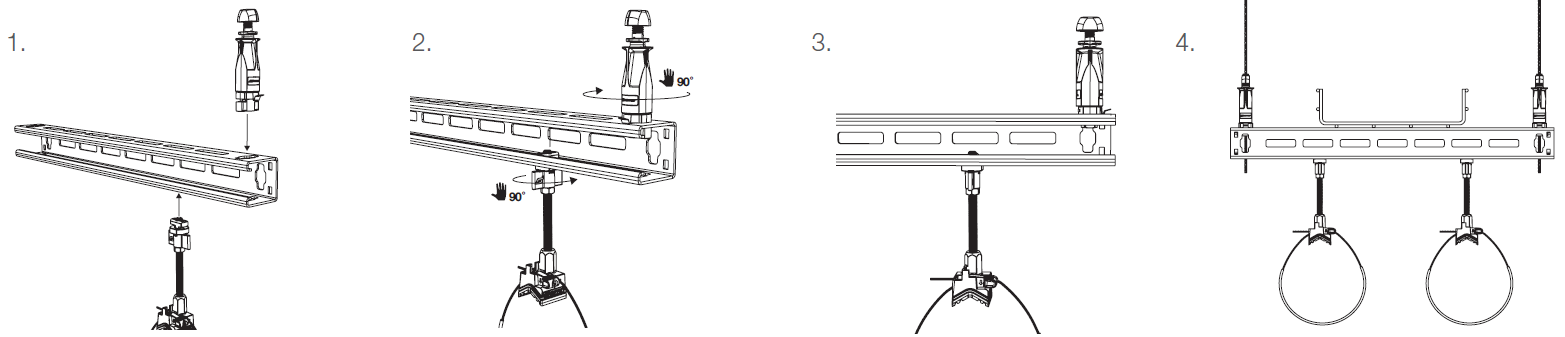

Fixare

Fișă tehnică

SPECIFICAȚII - PROFILE CU PROFIL SCĂZUT

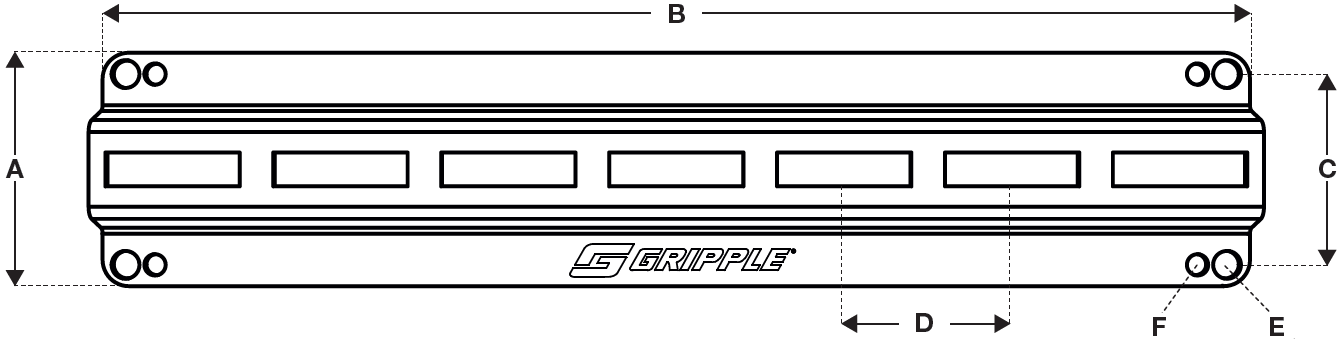

Profil A (mm) B (mm) C (mm) D (mm) E (Ø) F (Ø) Încărcare maximă concentrată punctual (SPL) Încărcare maximă uniform distribuită (UDL) Număr recomandat de fixări
LPB250 78 250 58 50 8,5 6,5 75 kg 150 kg 4
LPB350 78 350 58 50 8,5 6,5 75 kg 150 kg 4
LPB450 78 450 58 50 8,5 6,5 75 kg 150 kg 4
LPB550 78 550 58 50 8,5 6,5 75 kg 150 kg 4
LPB650 78 650 58 50 8,5 6,5 75 kg 150 kg 4
LPB750 78 750 58 50 8,5 6,5 75 kg 150 kg 4
LPB850 78 850 58 50 8,5 6,5 75 kg 150 kg 6
LPB950 78 950 58 50 8,5 6,5 75 kg 150 kg 6
LPB1050 78 1050 58 50 8,5 6,5 75 kg 150 kg 6
LPB1150 78 1150 58 50 8,5 6,5 75 kg 150 kg 6
LPB1250 78 1250 58 50 8,5 6,5 75 kg 150 kg 6
LPB1350 78 1350 58 50 8,5 6,5 75 kg 150 kg 6
LPB1450 78 1450 58 50 8,5 6,5 75 kg 150 kg 6
LPB1550 78 1550 58 50 8,5 6,5 75 kg 150 kg 6
Încărcare maximă concentrată punctual (SPL)
Încărcare maximă distribuită uniform (UDL)

Fixare

Fișă tehnică
